Osciloscopio digital FNIRSI DPOX180H

Características destacadas del FNIRSI DPOX180H

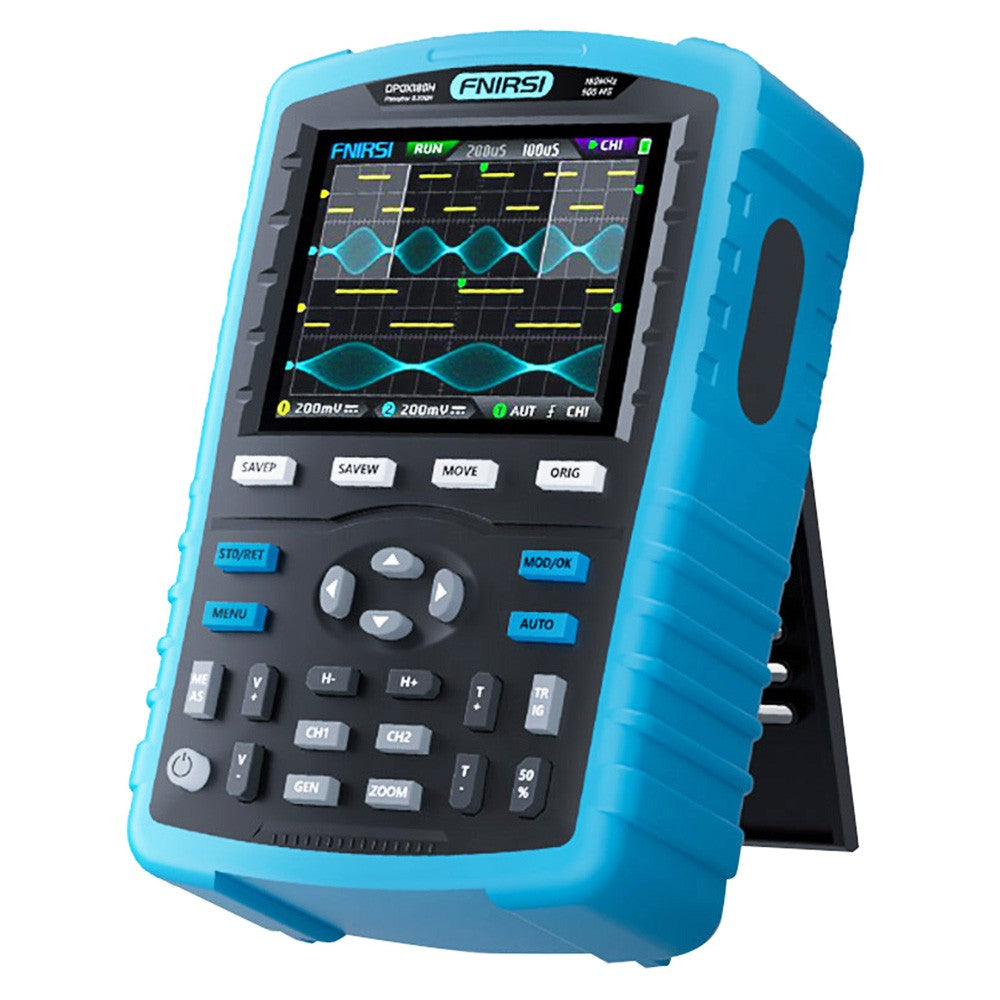

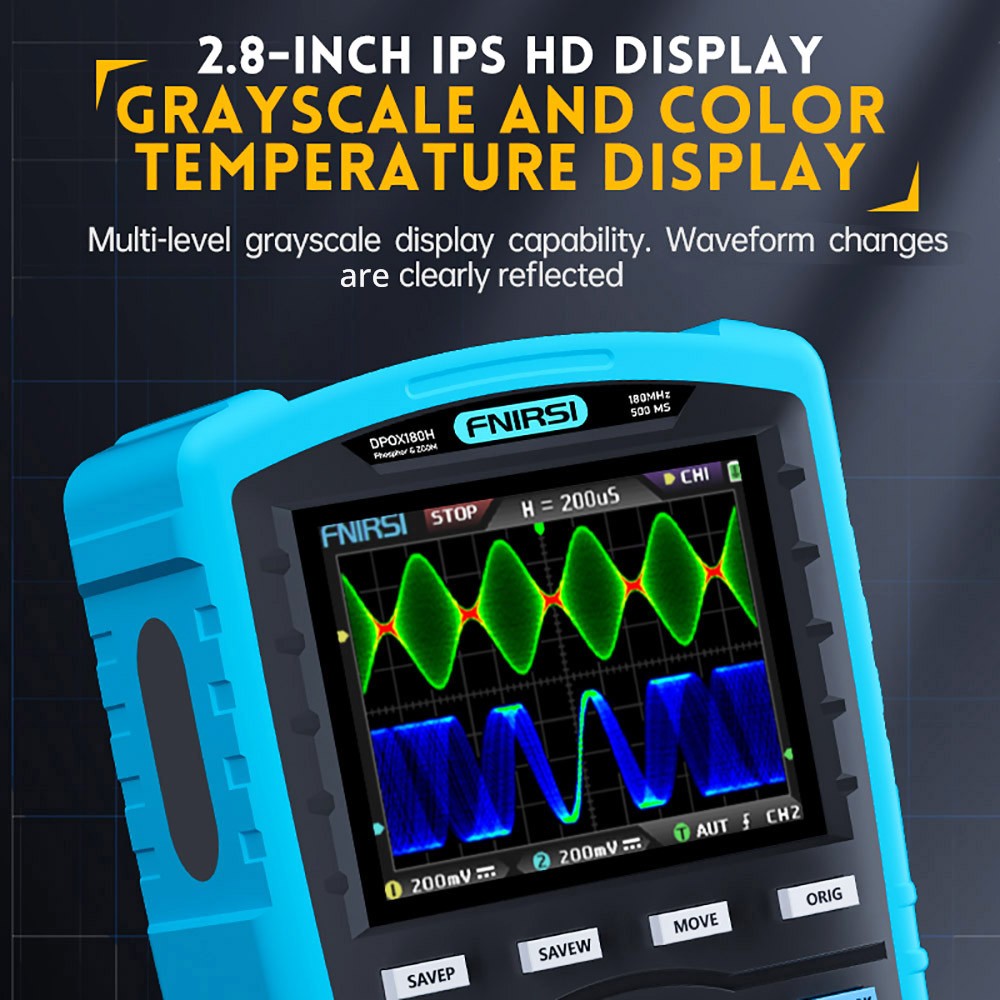

El DPOX180H es un osciloscopio digital portátil de fósforo de 2 canales, económico y con función de generador de señales. El osciloscopio tiene una frecuencia de muestreo en tiempo real de 500 MSPS y un ancho de banda analógico de 180 MHz. Su pantalla, una pantalla LCD IPS de 2,8 pulgadas de alto contraste y visión completa, incorpora tecnología fluorescente digital. La visualización de la forma de onda es excelente y las paletas de colores incluyen escala de grises y temperatura de color.

50000 wfm/s, base de tiempo de escalamiento ZOOM

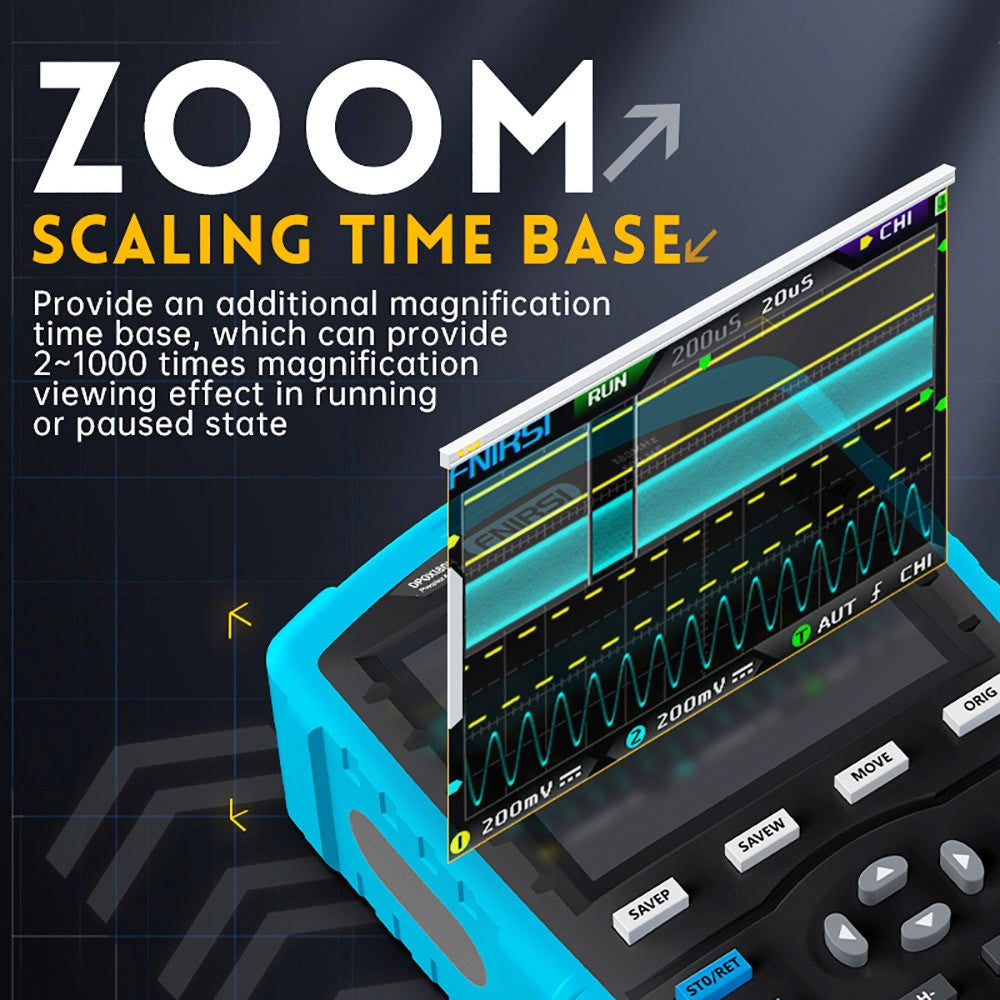

Con una frecuencia de actualización de forma de onda de hasta 50 000 wfm/s, es más fácil visualizar señales anormales con baja probabilidad. El sistema de base de tiempo incluye una base de tiempo ZOOM para facilitar el análisis de señales de protocolo digital. Cuenta con tres modos de base de tiempo: YT, XY y rodante. Con una sensibilidad vertical de tan solo 5 mV, puede medir mejor señales pequeñas de 5 mVPP.

Supresión de gatillo ajustable adaptativa

Relación señal-ruido ultraalta, blindaje completamente sellado y diseño de retroalimentación de circuito estable que proporciona una forma de onda nítida y clara. El límite de ancho de banda automático ajustable y la supresión de disparo adaptativa son ideales para analizar y medir señales con ruido relativamente alto.

Límite de ancho de banda de hardware de 20 M

Puede filtrar ruido por encima de 20 MHz. El disparador utiliza tecnología digital de alta precisión. Dispone de tres modos de disparo: automático, simple y normal. Además, es muy capaz de capturar señales periódicas, ráfagas y protocolos.

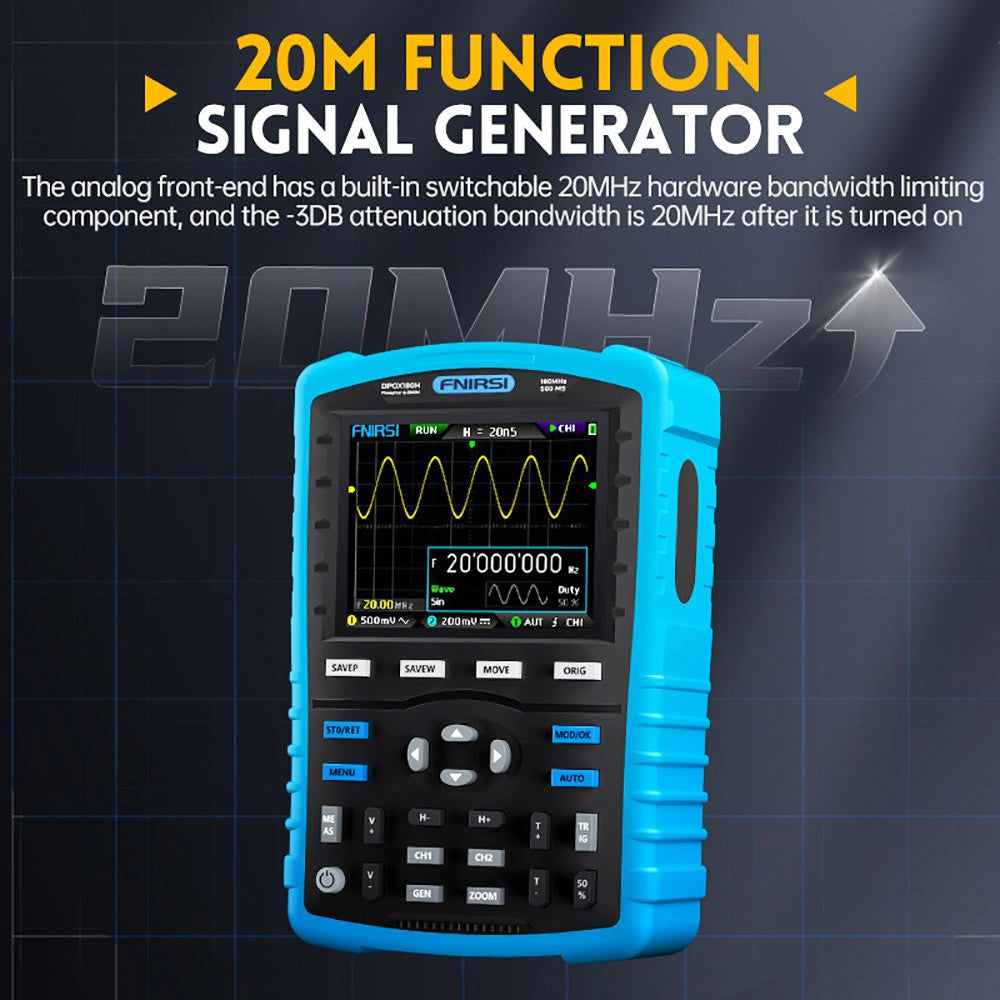

Generador de señales DDS

El generador de señales DDS cuenta con 14 tipos de formas de onda de señal funcional y una forma de onda de corte personalizable. La frecuencia de la onda sinusoidal puede alcanzar hasta 20 MHz, mientras que las demás formas de onda pueden alcanzar hasta 10 MHz. La función de salida de corte original permite almacenar hasta 500 señales personalizadas.

Guardar formas de onda y capturas de pantalla con una tecla

Se pueden almacenar hasta 250 conjuntos de datos de formas de onda o 90 imágenes, y 500 datos de ondas interceptadas simultáneamente. El explorador de datos permite explorar y visualizar los datos de formas de onda e imágenes guardados, y los datos de formas de onda admiten operaciones como zoom y desplazamiento.

Protección segura, carga rápida

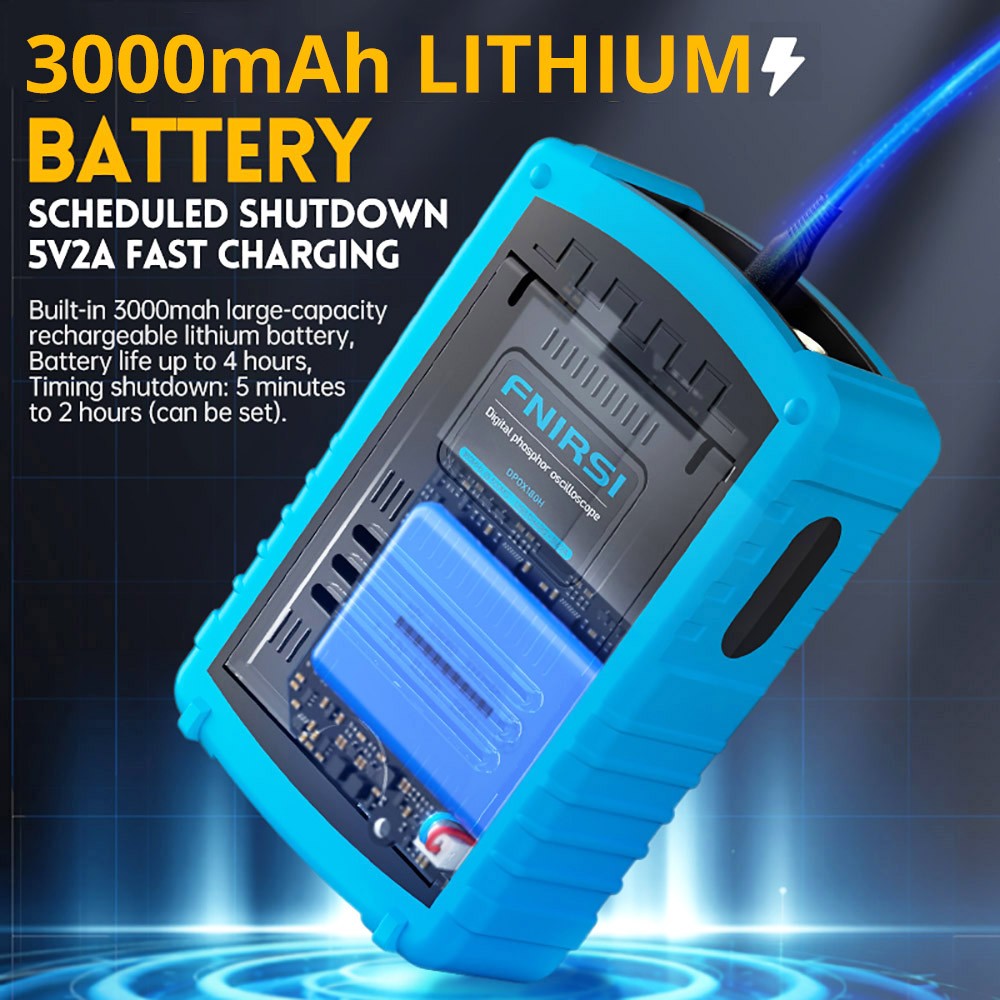

Con protección anti-quemaduras de alto voltaje, todos los engranajes pueden soportar altos voltajes de hasta 400 V. Exportación de datos USB, puede conectarse a una computadora para copiar archivos de imágenes y copiar archivos del sistema al osciloscopio para actualizaciones del sistema. Carga rápida de 5 V2 A y 1 hora puede cargar al 80 %.
